“中西医”结合！东城58处区级文保单位集体体检2021-11-09 09:29·北京东城
+ ]4 H0 [6 ?+ V' `; X ?& ~近年来 文物保护工作 越来越受到社会的关注 全民文物保护意识 进一步提高 保护理念 从抢救保护逐步转向 抢救性与预防性保护并重 今年以来 东城区58处区级文物保护单位 已完成全方位的“体检” 各自健康状况做到了 底数清、情况明
" g. ?, p% X: C, H9 C
2 p1 v3 F! n0 _7 P: e“中西医结合”全方位“体检”
& E% ?. k g5 v# a4 ~. u: D b文物本体安全、防护设施、环境风貌、管理使用、灾害风险等，都是此次东城区文物保护单位的“体检项目”。东城区文旅局相关负责人介绍：“地基是否下沉、墙体有没有开裂、存在哪些潜在风险等等，这些都包含在‘文物体检’项目之内。”
6 E" G* E. E. X# q6 W! J0 |3 G+ B6 b' Z' O
工作人员运用“回弹仪”技术为文物“体检” 此次东城区“文物体检”，采用“中西医结合”的方法，既有“中医”的“望闻问切”，又有“西医”的“医学”技术手段。该负责人解释道：“‘中医’的‘望闻问切’通常是工程师根据经验肉眼判断。比如，像四合院这样的文保单位，建筑主要都是木结构的，工程师通过查看梁架、屋檐是否有水渍来判断其屋面渗漏情况。工程师有时还会用手敲一敲木柱，判断木柱里面是否已经空了，从而预判文物受病害的程度。”
1 g# i! f) g& e+ ~. A" C p

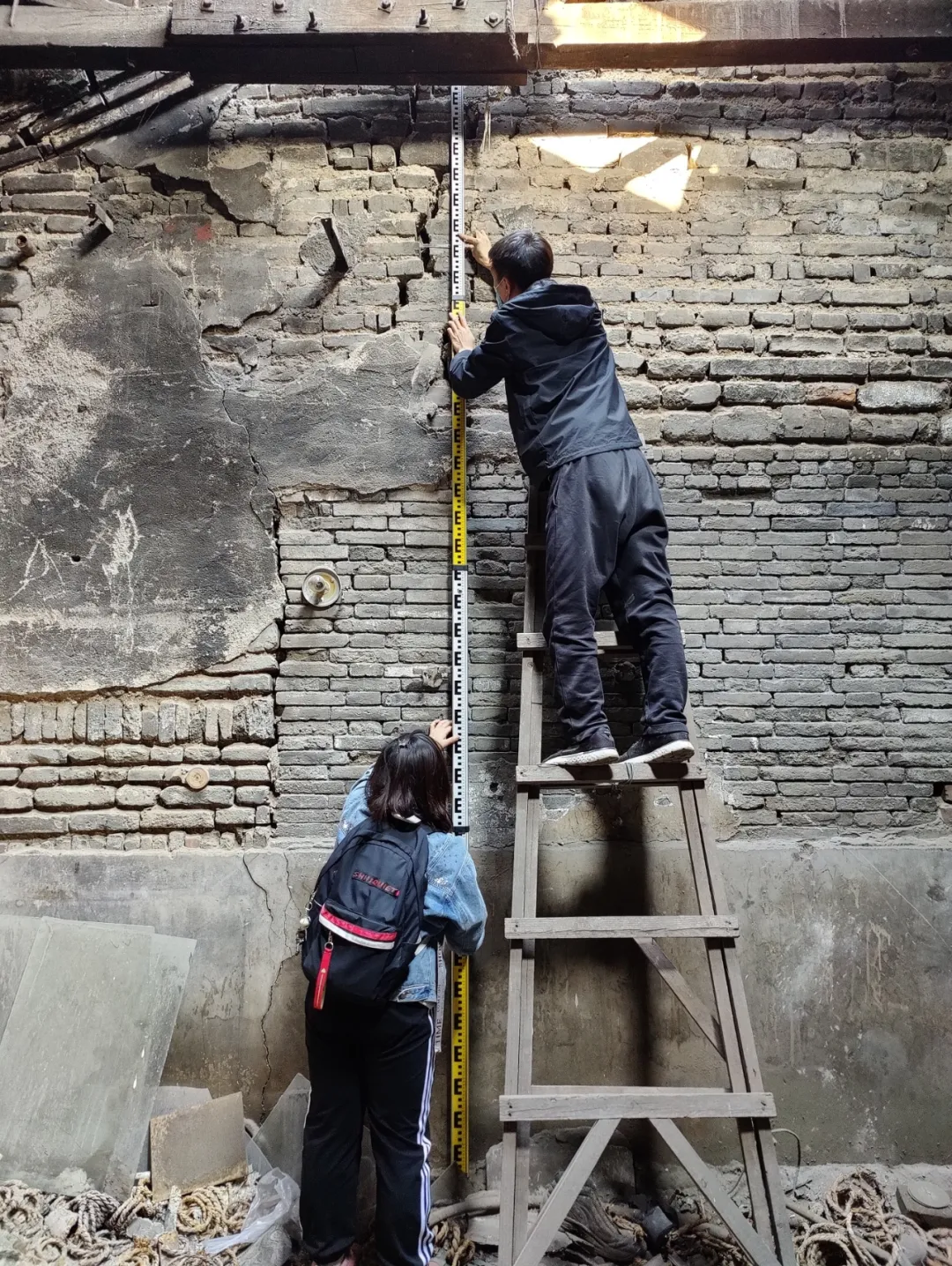

S+ N# W- u) Q: N R工作人员在翠花胡同27号四合院使用“裂缝计”测量山墙裂缝 “西医”则是通过三维激光扫描仪、扫平仪、红外热成像等专业设备，进行数据化的检测方法来辅助判断文物病害情况。该负责人说：“以前给文物‘体检’的时候，工程师总是拍照记录下看到的画面，这也属于传统的‘中医’方式。同样的情况下，用卡尺测量数据再拍照或记录，甚至绘制成为文物病害图，这就是‘西医’的方法了。” 此外，此次“文物体检”还运用了全景VR等技术手段，并在部分重点石结构文物（如石碑）采用三维激光扫描、摄影测量建模等科技手段，进行更为详细的数据采集建档，开展保存状况的记录、监测，进而为文物的保护修缮、规划管理、展示利用等提供科学依据与数据支撑。
4 ^0 B0 f) b! a# ]2 p$ U“一物一档”同步云端管理
4 E ^' }. V' k! p3 d此次“体检”的58处区级文物保护单位，每一处都有专属的“病历本”。 记者看到，在这些“病历本”上，用文字描述、照片标注的方式详细记录了该处文物的“体检”过程和病害情况。
# q" t* \9 _& R) ~ ], _
, S S$ u& C6 X) N+ U* Y6 ^- u工作人员使用“扫平仪”对文物建筑“体检” “这些‘病历本’是对文物病害问题的初步分析。”东城区文旅局相关负责人表示，目前，东城区已完成全区58处区级文物保护单位的汇总分析，编制风险评估报告白皮书，对文物基本状况进行核实梳理、对主要病害问题进行重点标注记录。同时，东城区还结合“互联网+”和大数据的理念，将“文物体检”“病历本”数据同步云端管理，实现了区级文物保护单位一物一档，以及一物一套全景VR数据，形成了“一图三库”的监测管理档案。 该负责人介绍，“一图三库”的监测管理档案中，“一图”是指文物地图，“三库”分别为文物基础信息资料库、文物健康体检资料库、全景信息虚拟漫游资料库，均为此次调研采集的录入成果。 该负责人说：“后续，我们将逐年建立包括文物保养巡查数据库、四有档案管理资料库、文物历史照片资料库、文物历史地图资料库，三维模型资料库，争取早日实现东城区‘一图八库’的电子档案。未来，我们还可以与文物管理使用或管理单位实现数据共享、区域联测。” 5 c& x% } Z5 Y) N+ l3 Z F
建立“全生命周期”文物台账 & m( J. _5 R7 f. d" [/ R
经过专业团队历时半年的勘察诊断，“文物体检”结果显示：东城区58处区级文物保护单位整体保存状况良好。  4 |- d# e* S5 W

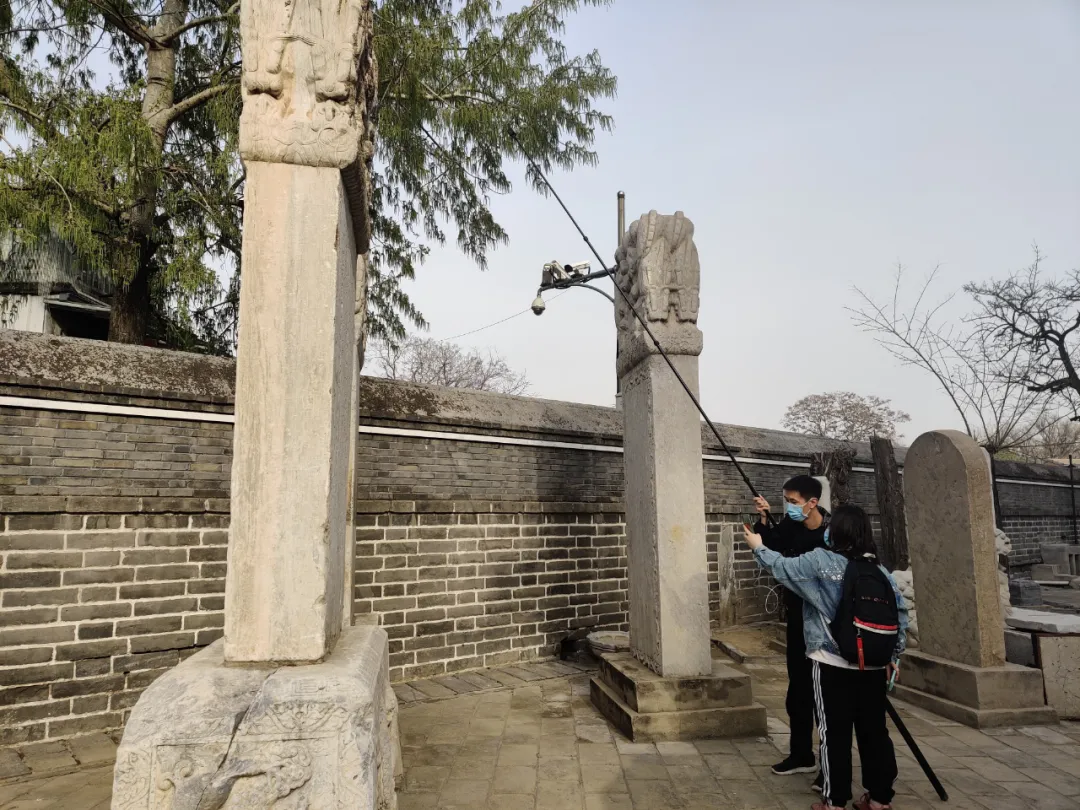

+ O* Y" S9 a- Y G3 g% G3 v5 D工作人员使用“摄影测量建模”技术为原成寿寺皇帝敕谕碑文物“体检” “少数文物保护单位存在险情问题，相关风险点信息已经纳入台账，今后将定期进行监测对比。”东城区文旅局相关负责人表示，下一步，文物保护修缮工作将基于此次文物安全风险评估结果有序推进，区分轻重缓急、分类施策，按照风险、区位、权属三个筛选原则，优先解决重点区域的高风险项目，实现东城区属地责任范围内相关文物的动态化监测管理。 据了解，东城区正在推进的“专业筛查”管理制度，专业的文物体检由第三方专业机构正在逐年、分批次进行，现已初步建立了区保的健康档案和台账，今后几年可以陆续推广至各个级别文物，逐步形成完整的“全生命周期”文物台账和数据库。 未来，东城区将逐步实现全区管辖文物的科学化、精细化、动态化管理，有效提升文物保护管理水平。 f8 \% w. A4 @' Q; r
记者探访 文物是这样体检的 6 |# T D% \/ g
原成寿寺皇帝敕谕碑 摄影测量建模技术让数据更精准 4 A" r4 H5 U# p7 a3 g, J& q- X5 I8 r
在钟鼓楼文物保管所内，原成寿寺的皇帝敕谕碑正在这里完好地保存着。第三方专业“文物体检”机构北京未名文博文化科技有限公司的工作人员有的架设着扫描仪，有的则举着一个长杆模样的设备，正在对皇帝敕谕碑进行数据采集。  ; q; ~# h$ k2 a! r- W/ s( y7 b
/ W% X3 H8 G- @+ R# g原成寿寺皇帝敕谕碑文物数字化摄影测量模型成果 “这是三维激光扫描和摄影测量建模技术，除了可以高精度、高清晰、高分辨率地获取文物建筑外观、高度等属性，还能分析如倾斜歪闪、变形变位等风险病害的详细数据。”该专业“文物体检”机构负责人马赫说。  : t% K3 E) Z4 b c9 v. A8 z* M5 h& c
0 ~, n. _) c- H2 a; q$ k3 D原成寿寺皇帝敕谕碑三维激光扫描分析倾斜歪闪 原成寿寺的皇帝敕谕碑是此次接受“体检”的文物之一。据了解，成寿寺原位于柏树胡同21号，东配殿是关帝殿，西配殿是观音殿，西部还有多个跨院，规模很大。成寿寺内的皇帝敕谕碑立于明朝正德二年（1507年），1987年10月，该碑被运到东城区文旅局院内保存，现存于钟鼓楼文物保管所。 经过一番现场数据采集和运算处理，一座立体的与实体碑一模一样的皇帝敕谕碑呈现在电脑屏幕上。再经过数据分析，皇帝敕谕碑的长宽高以及倾斜角度等详细数据也都展现在屏幕上，形成了数字化档案记录，为保护和修复等工作提供科学依据与数据支撑。
5 X" d5 w4 s h# D$ s! Q! W翠花胡同27号四合院 红外热成像印证视觉判断
3 T+ }" T; _; U( }0 Y& _与原成寿寺的皇帝敕谕碑不同，位于东华门街道翠花胡同27号的文物保护单位是一座四合院，“这样有居民生活居住的文物，往往会为我们的‘体检’增加难度。”马赫说。  2 W; {1 z) }1 n @% m
6 K" g& ~4 t- r5 c, u" ^+ t+ X
翠花胡同27号四合院文物体检与风险评估记录 翠花胡同27号院曾是李大钊等人的办公旧址。走进这处四合院，共有两座大门和17栋房屋，肉眼可见的是这里的文物建筑存在较为明显的自然老化现象。院里的墙面部分已经风化、脱落，屋面的瓦件也有部分破损，存在杂草生长。马赫说：“这些肉眼可见的文物病害对建筑的耐久性会造成一定影响，但主体结构基本安全稳定。” “你们看这处房檐和墙面都有水渍，可能存在渗水情况。”一位工作人员说着，随即拿出红外热成像仪器进行检测。马赫向记者介绍道：“红外热成像技术主要是用于辅助如检测墙体受潮、空鼓及屋面渗漏等病害状况的。你看这图像上的色差，红色区域表示温度较高，蓝色区域表示这个地方温度低，这就说明这个区域存在潮湿或渗水情况。”红外热成像的检测结果印证了工作人员的视觉判断。 " i! U' ]1 b7 R+ ?3 B
花市清真寺 VR技术建立数字全景档案 位于崇外街道西花市大街80号的花市清真寺是北京著名的清真古寺之一，占地面积2000平方米。花市清真寺始建于明永乐十三年（1415年），后多次维修扩建，始成规模。  % k3 h& E8 U+ q1 A
5 s; j& o0 x) F* T \. M花市清真寺全景VR记录数据 走进花市清真寺，主建筑礼拜大殿位于寺院西侧，大殿前廊宽阔，檐角微翘，再配以青石台阶，使大殿显得庄严肃穆。此次文物“体检”对象主要包括礼拜殿、上谕亭、重修礼拜碑记碑和上谕碑。 在给花市清真寺“体检”的过程中，综合运用了地面扫平检测、木材含水率测定、红外热成像检测等多种技术手段，最主要的是采用了文物全景VR数字化技术手段。马赫说：“通过全景VR技术，我们初步建立了真实性、可靠性高的不可移动文物数字化全景档案库，后期可将全景二维码应用到网站、微信公众号等平台进行宣传展示。” 记者看到，在全景VR技术下，可以拥有“云游”花市清真寺的体验感，从室外到室内再到空中全景，完整真实地还原了花市清真寺的结构样貌和环境风貌。 马赫说：“通过给文物‘体检’，发现并记录文物存在的安全问题和风险隐患，提前预防、尽早消减风险因素。因地制宜、一物一策，既坚持全面普查初筛，又坚持重点风险重点监测。”
文字：王慧雯 图片：北京未名文博文化科技有限公司 编辑：张博 审核：魏晓颖 3 p7 o; P+ |/ ~" ~6 e& {
|
